Rappel du premier message :

Après presque 2 ans de collections de pièces , il est en temps ou il faut se lancer ...
Le projet est parti ... ambitieux mais pas impossible. Premier point , j'y mets ma vie au centre donc le bricolage n'a pas sa place.
Certes , il y aura des erreurs , des imperfections mais le but est de reprendre la piste après les années d'absence du kart , retrouver l'amour de la glisse et le fun des tours minutes.
La base , histoire de faire concurrence aux potes qui roulent avec moi et qui m'attendent sur le bord de la piste (j'ai beau roulé avec leur auto , il n'est pas facile d'ouvrir en GRAND) , une dernière caisse de mini qui me reste et une donneuse de pièces moto ... très très très ambitieux 140cv en propulsion pour 450kg. C'est le deal et le but à atteindre. Usage sur pite ou en démo en cote dans le limousin. Pas de passeport juste le fun !
Point important, je monte tout moi même, avec un budget mini pour le challenge et un max de pièces recyclés ou facile à trouver. Système démerde.
Premier post .
Revenir en haut Aller en bas

AuteurMessage
Invité
Invité



manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyLun 11 Mai 2015 - 9:58

Pourquoi des biellettes de direction a l'arriere ? pas compris ?
Tu veux faire des donuts Suspect
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyLun 11 Mai 2015 - 12:42

minidof a écrit:
Pourquoi des biellettes de direction a l'arriere ? pas compris ?
Tu veux faire des donuts Suspect


C'est un train avant d'austin monté à l'arriere. Il est donc réglable en parallélisme.
Revenir en haut Aller en bas
Invité
Invité



manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyLun 11 Mai 2015 - 13:36

Manu87220 a écrit:
minidof a écrit:
Pourquoi des biellettes de direction a l'arriere ? pas compris ?
Tu veux faire des donuts Suspect


C'est un train avant d'austin monté à l'arriere. Il est donc réglable en parallélisme.

Capté lol!
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyDim 14 Juin 2015 - 18:00

on avance doucement ...

manu87220 : minisuz  - Page 5 20150610

le deuxieme coté est fait .

manu87220 : minisuz  - Page 5 20150611

vu du bazar.

la tringlerie de boite est faite

Sinon, j'attends mes roulettes en 7x13, j'ai craqué sur des ultralight !
prochaine commande , la barre stab, des silent bloc dur et les elargisseurs d'ailes .

Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyJeu 18 Juin 2015 - 14:09

elles sont montées avec les 16/53/13

manu87220 : minisuz  - Page 5 P1020410

C'est large ...

manu87220 : minisuz  - Page 5 P1020411

elle dépasse de 14cm à l'arriere

manu87220 : minisuz  - Page 5 P1020412

en position quasi finale

et devant

manu87220 : minisuz  - Page 5 P1020413

elle dépasse de 10cm.

Il me faut désormais trouver des extensions ... je pense aux Miglia de 12cm.
Revenir en haut Aller en bas
dd850
Admin
dd850

Nombre de messages : 624
Age : 54
Localisation : Logelheim 68
Date d'inscription : 02/12/2005

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyJeu 18 Juin 2015 - 16:58

elle dépasse si peu ..... :-)

_________________
Le bon dieu roule en mini avec http://www.alsaceminipassion.com
Revenir en haut Aller en bas
http://colmar.mini.club.free.fr/
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyMar 14 Juil 2015 - 22:51

histoire de continuer ...

les fixations basses des amortos avant

manu87220 : minisuz  - Page 5 P1020414

monté

manu87220 : minisuz  - Page 5 P1020416

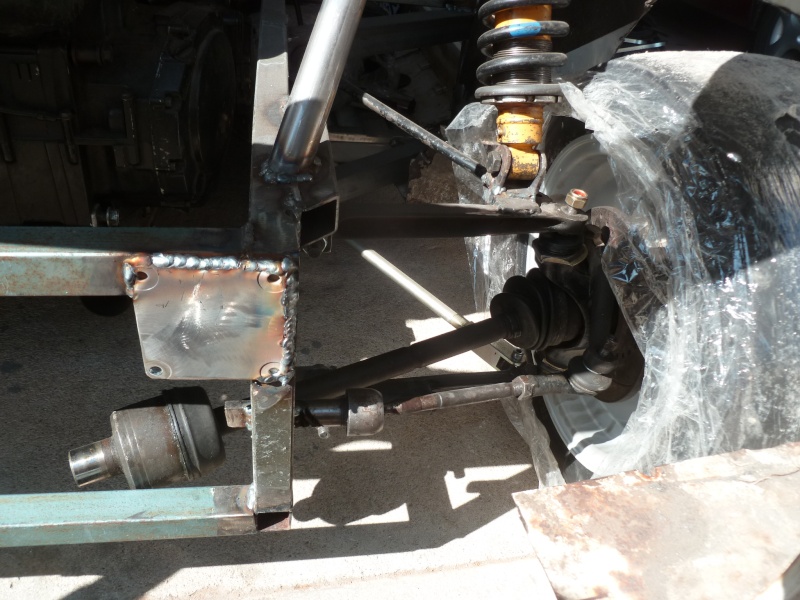

le train arriere avec sa biellette

manu87220 : minisuz  - Page 5 P1020415

manu87220 : minisuz  - Page 5 P1020417
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyMar 14 Juil 2015 - 23:07

et au final comme la roue , il roule ... enfin 3 metres en arriere et 3 mettre en avant !

manu87220 : minisuz  - Page 5 P1020418

quel pied de le voir à la porte du garage avec son nez carré.

manu87220 : minisuz  - Page 5 P1020419

prochaine grosse étape , le renfort des fixations hautes des amorto avant puis la fixation du réservoir et et et et le front qui lui donnera définitivement son ame clubby .

restera la transmission moteur cardan et tout redemonter ....
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyMar 14 Juil 2015 - 23:16

une galère, j'étais parti pour mettre un train avant de metro à l'avant ... et bien en posant le proto au plus bas, ce n'est pas possible car la rotule haute de la fusée de metro ne peut plus fonctionner correctement au regard de l'angle qui lui reste . Du coups, on re-demonte tout pour les passer à l'arrière et mettre un train standard de mini. Pas de bol , les support de disques sont différents , enfin bref , la merde standard des trains de mini ... on revoit tout , réajuste , histoire de pas etre emmerdé, après deux foirage de filets , et autres saloperies . Il faut aimer les anglaises !!!
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyMar 18 Aoû 2015 - 21:49

on ne s'endort pas ...

manu87220 : minisuz  - Page 5 P1020420

la tringlerie de boite est faite

manu87220 : minisuz  - Page 5 P1020421

manu87220 : minisuz  - Page 5 P1020422

cette fois, un tirant , la vitesse monte et en poussant , j'en tombe une !!!
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyMar 18 Aoû 2015 - 22:01

grosse journée sur l'arriere

manu87220 : minisuz  - Page 5 20150810

fabrication du cadre pour le diff et ... beaucoup de reflexion.

manu87220 : minisuz  - Page 5 20150811

monté avec les paliers à semelles.

et après deux heures de taff

manu87220 : minisuz  - Page 5 20150812

manu87220 : minisuz  - Page 5 20150813

la couronne est juste pointée histoire d'avoir le gabarit.
Il me sera possible de monter une courronne de 60 dents, on ne sait jamais ...
Faut que je trouve désormais une couronne de R1 ou R6 pour qu'elle puisse se monter sur celle du diff mondifiée.
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyVen 21 Aoû 2015 - 12:21

montage de la barre stab

manu87220 : minisuz  - Page 5 20150814

fixation du pot

manu87220 : minisuz  - Page 5 20150815

la patte pour l'anneau de remorquage , on ne sait jamais ...

manu87220 : minisuz  - Page 5 20150816

une vue de l'arriere

manu87220 : minisuz  - Page 5 20150817

une autre

manu87220 : minisuz  - Page 5 20150818


faudra terminer les soudures au final.
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyLun 24 Aoû 2015 - 20:49

un essai sur le diff:
en premier, réalisation d'un gabarit en carton histoire de fermer le diff puis en tole de 1.

manu87220 : minisuz  - Page 5 20150819

c'est un peu grossier mais cela devrait le faire avec un graisseur en plus.
Revenir en haut Aller en bas
69panger

69panger

Nombre de messages : 769
Age : 45
Localisation : VILLEURBANNE
Date d'inscription : 20/02/2010

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyJeu 27 Aoû 2015 - 0:27

super taf !!! t'as bien avancé ! alien
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyJeu 27 Aoû 2015 - 8:41

au moins celle-ci devrait voir le bitume et ne pas se retrouver sur leboncoin en projet inachevé ...
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyDim 30 Aoû 2015 - 18:59

on continu:

le diff est fermé

manu87220 : minisuz  - Page 5 20150810

manu87220 : minisuz  - Page 5 20150811

reste à meuler les soudures

puis le tendeur de chaine

manu87220 : minisuz  - Page 5 20150814

et la fixation du reservoir alu dans le nez

manu87220 : minisuz  - Page 5 20150813
Revenir en haut Aller en bas
Greg_84

Greg_84

Nombre de messages : 704
Age : 41
Localisation : Jonquieres
Date d'inscription : 06/04/2006

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyVen 11 Sep 2015 - 9:24

Belle avancée, Bravo!
Revenir en haut Aller en bas
http://innocenti-de-france.bbgraf.com/index.forum
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyLun 9 Nov 2015 - 12:57

des news
les amorto AV sont opérationnels. J'y ai mis une plaque de renfort et une équerre en rab.

manu87220 : minisuz  - Page 5 20151110

le nez est monté et fixé. Belle galère !!! Il a fallut tout fabriquer coté fixation et arriver à centrer le tout ...  manque les fixations rapide du capot , une seule est posée pour le moment.

fixation avant ( rustique mais efficace)

manu87220 : minisuz  - Page 5 20151111

La supérieure avec le capot et le bord de l'aile (3 vis M6)

manu87220 : minisuz  - Page 5 20151112

une vus globale de l’intérieur avant

manu87220 : minisuz  - Page 5 20151113

et avec le capot

manu87220 : minisuz  - Page 5 20151114
Revenir en haut Aller en bas
69panger

69panger

Nombre de messages : 769
Age : 45
Localisation : VILLEURBANNE
Date d'inscription : 20/02/2010

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyLun 9 Nov 2015 - 22:17

Très bien ! Wink
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptySam 14 Nov 2015 - 9:58

le 11 novembre a été à fond sur le proto,

fixation du capot , des ailes avec des découpes de partout pour faire passer les 7x13, pas simple !

manu87220 : minisuz  - Page 5 20151110

manu87220 : minisuz  - Page 5 20151112

nettement plus simple à l'arriere , fallait juste ajuster les angle de la jante et centrer les ailes

manu87220 : minisuz  - Page 5 20151111

manu87220 : minisuz  - Page 5 20151113

c'est large , j'adore!

manu87220 : minisuz  - Page 5 20151114
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptySam 14 Nov 2015 - 10:02

un peu de réflexion pour le montage du radiateur d'huile , il y a peu de place et je veux garder celui d'origine du GSXF.

manu87220 : minisuz  - Page 5 20151115

faudra rallonger les durites ... manque 10cm à la louche
Revenir en haut Aller en bas
69panger

69panger

Nombre de messages : 769
Age : 45
Localisation : VILLEURBANNE
Date d'inscription : 20/02/2010

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptySam 14 Nov 2015 - 22:28

T'as pas fini de changer des rotules !
Mais ça a de la gueule... Twisted Evil
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptySam 14 Nov 2015 - 23:00

Je suis pas sur c est des trains avant de mini  montés a l arrière avec juste une boite plus large au centre.
Revenir en haut Aller en bas
loy1380

loy1380

Nombre de messages : 193
Age : 48
Localisation : Sorgues
Date d'inscription : 07/12/2013

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyMar 15 Déc 2015 - 20:55

Hello hello,
Super projet. Un beau ptit jouet en cours de réalisation. Bravo, super taf.
Revenir en haut Aller en bas
Manu87220

Manu87220

Nombre de messages : 916
Age : 49
Localisation : Boisseuil 87
Date d'inscription : 10/01/2007

manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 EmptyMar 22 Déc 2015 - 13:51

on avance toujours ...

Mise en place de la malle arriere avec un système pour la retirer rapidos

manu87220 : minisuz  - Page 5 20151210

rajout d'une patte pour rigidifier l'arrirere des ailes

manu87220 : minisuz  - Page 5 20151211

rajout des pattes pour le module électronique et le relais de démarreur

manu87220 : minisuz  - Page 5 20151212

fixation de l'arceau à la caisse sur la baie de pare-brise

manu87220 : minisuz  - Page 5 20151213

idem pour les ailes arriere

manu87220 : minisuz  - Page 5 20151214

les portes ont été vidées , percées pour fixer le lexan et bien sur le lexan a été découpé à la taille des vitres avant.
Pour l'arriere , je compte ne pas en mettre ou juste un bout au niveau des baquets.
Revenir en haut Aller en bas
Contenu sponsorisé




manu87220 : minisuz  - Page 5 Empty
MessageSujet: Re: manu87220 : minisuz    manu87220 : minisuz  - Page 5 Empty

Revenir en haut Aller en bas

manu87220 : minisuz
Revenir en haut
Page 5 sur 11Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 9, 10, 11  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Clubman de france :: Clubman de france :: Photos-
Sauter vers:
